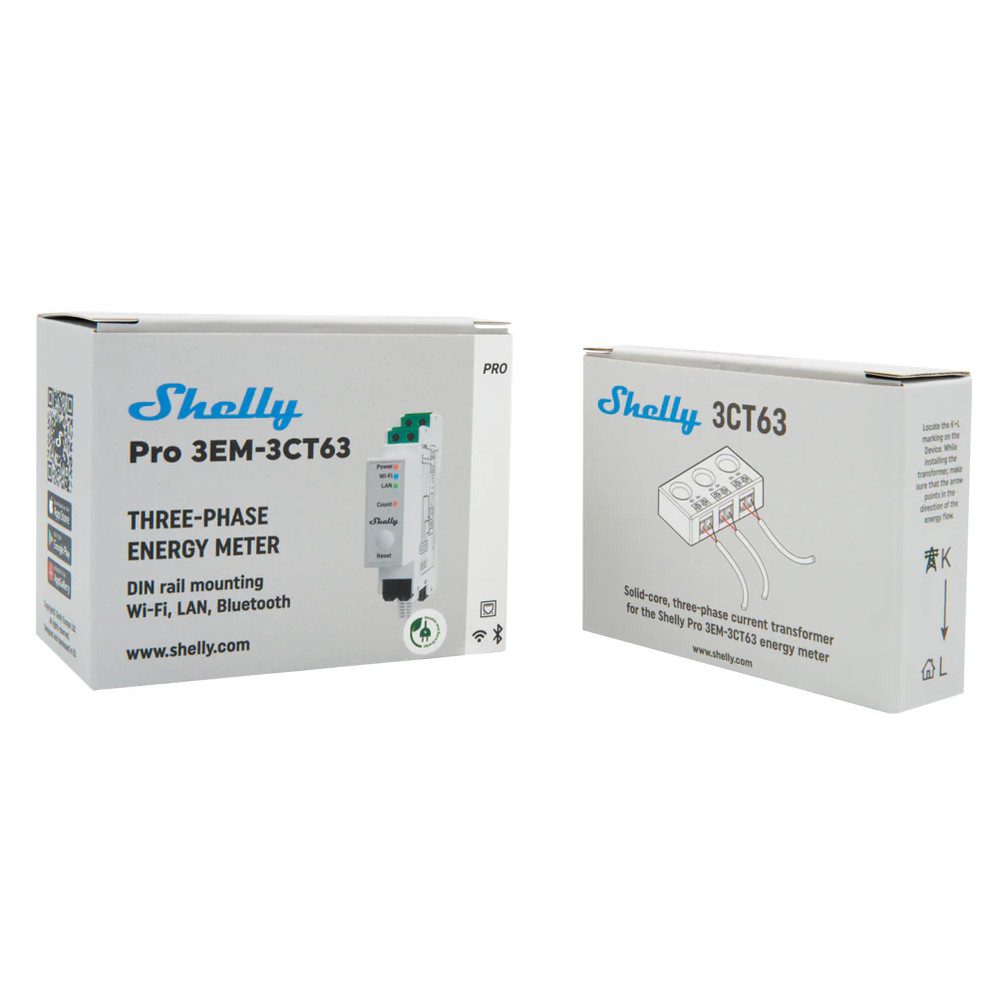

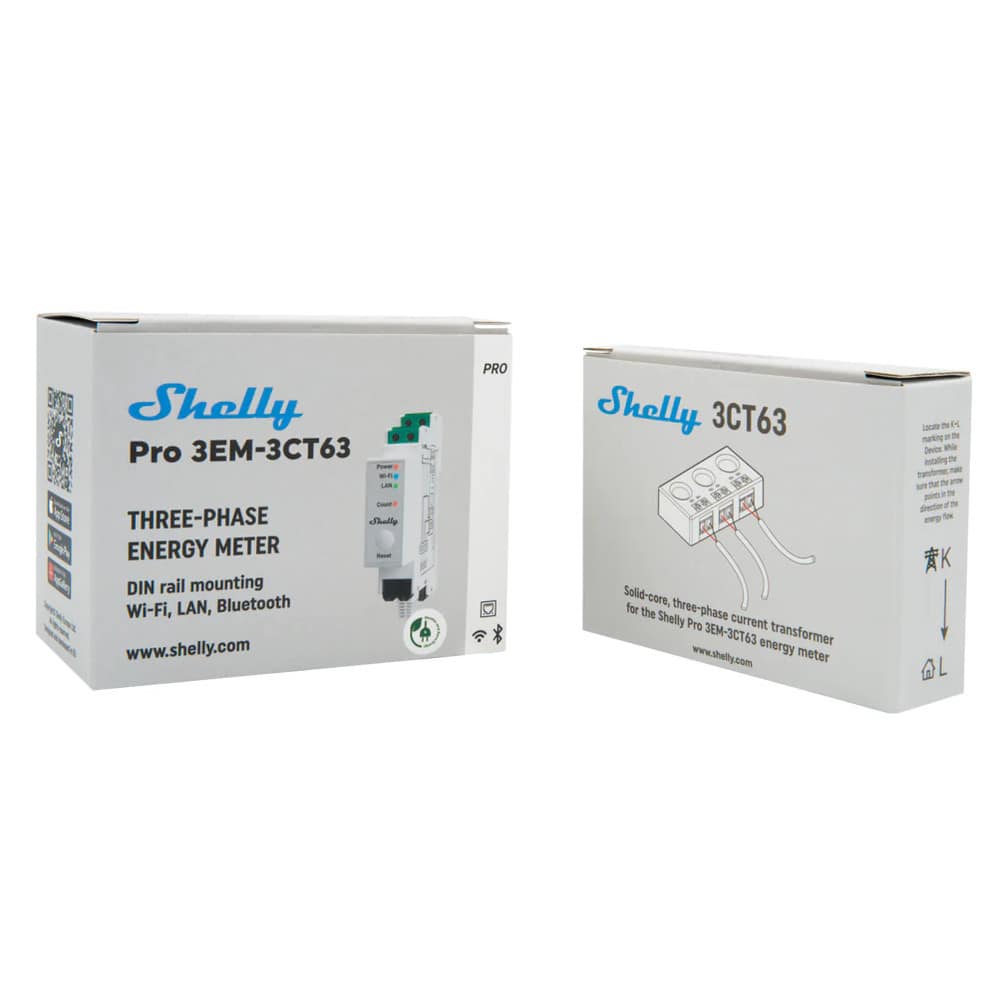

Shelly PRO 3EM 3CT63 okos Wi-Fi + Ethernet háromfázisú fogyasztásmérő, DIN-sínre

A Shelly Pro 3EM-3CT63 egy DIN-sínre szerelhető, egy- vagy háromfázisú energiamérő, mely képes helyi hálózaton (LAN / Wi-Fi) önállóan működni, vagy felhőalapú automatizálási rendszerekhez is csatlakozhat Modbus, MQTT, HTTPS vagy WebSocket protokollon keresztül, TLS titkosítással.
A speciális kialakítású, kombinált 3 fázisú áramváltót (CT) úgy tervezték, hogy közvetlenül egy kismegszakító kimenetére legyen felszerelhető.

Valós időben jelent adatokat minden fázisra csatornánként: feszültség, áram, aktív és látszólagos teljesítmény, valamint összesített fogyasztási értékek. A készülék beépített valós idejű órával rendelkezik, és akár 60 napnyi adatot képes eltárolni 1 perces bontásban. Webes felületen keresztül teljes körűen beállítható és felügyelhető.

Figyelem: A készülék nem tartalmaz beépített relét! Terheléskapcsolás csak a Shelly Pro 3EM Switch Add-on bővítőegységgel lehetséges.

Főbb jellemzők

4 kvadránsú teljesítménymérés
DIN-sínre szerelhető kivitel
Többféle csatlakozási lehetőség: 1- vagy 3-fázisú rendszerekhez
Érintésmentes árammérés áramváltóval
Fázissorrend-ellenőrzés (opcionális)
Csatornánkénti kalibráció (min. 500 W terhelés szükséges)
Terhelés nélküli küszöbszint: 30 VA/csatorna
Optikai impulzuskijelzés
Valós idejű óra internetkimaradás esetére is
Adatnaplózás: 60 nap, 1 perces felbontással
Külső kontaktorkezelés (Switch Add-on szükséges hozzá)
Pontosság: B osztály (IEC 62053-21)
Napelemes rendszerekhez előkészítve

Kapcsolódási lehetőségek és protokollok

LAN (Ethernet) – 1 db RJ45
Wi-Fi – 802.11 b/g/n (2,4 GHz)
Bluetooth 4.2 – elsődleges konfigurációhoz
Modbus, MQTT, RPC, WebSocket protokoll támogatás
TLS titkosítás minden bejövő kapcsolathoz

Műszaki adatok

Méret:

Shelly Pro 3EM-3CT63: 94 × 19 × 69 mm
Shelly 3CT63: 14 × 54 × 26 mm

Burkolat: műanyag, fehér szín
Üzemi hőmérséklet: -20°C – 40°C
Páratartalom: 30% – 70% RH
Tápfeszültség: 100–260 V~ 50/60 Hz
Fogyasztás: < 3 W Védelem: B vagy C karakterisztika, 16 A, min. 6 kA Voltmérő tartomány: 100–260 V (±1%) Árammérő tartomány: 0–63 A (pontosság: ±1 % (2–63 A) ±2 % (1–2 A) ±5 % (0–1 A) Belső hőmérséklet-érzékelő: igen Adattárolás: legalább 60 napnyi, 1 perces bontásban Adatexport: CSV, JSON (RPC-n keresztül) 20 webhook, egyenként max. 5 URL Scripting támogatás (pl. automatizmusokhoz) MQTT kompatibilitás Titkosított kommunikáció (TLS) Nyomógomb: 1× megnyomás – Switch Add-on relé állapot váltása 5 mp – AP mód aktiválása 10 mp – gyári visszaállítás LED-ek: Piros – tápellátás Kék – AP mód Sárga – Wi-Fi csatlakozás, Shelly Cloud kikapcsolva Zöld – Shelly Cloud aktív kapcsolat Piros/kék villogás – OTA frissítés DIN-sínre szerelhető (Shelly Pro 3EM) CT érzékelők a fázisvezetékekre csíptethetők Áramirány: K→L irány szerint kell elhelyezni Figyelem: A LAN-kábelt csak áramtalanított állapotban szabad csatlakoztatni vagy eltávolítani! Kompatibilis rendszerek és felhasználás Shelly Cloud Home Assistant OpenHAB Domoticz REST API MQTT Felhasználási területek Ipari energiaelosztás: Ipari környezetben, ahol összetett energiaelosztó rendszerek működnek, a megszakítóra szerelt kombinált 3 fázisú áramváltó (CT) hatékonyan méri és figyeli az áram szintjét. Ez kulcsfontosságú az energiafelhasználás optimalizálása és a potenciális problémák valós idejű felismerése szempontjából. Kereskedelmi épületek és létesítmények: Kereskedelmi épületekben és létesítményekben, ahol gyakran korlátozott a hely az elektromos elosztószekrényekben, a CT kompakt kialakítása előnyös. A megszakítók fölé történő szerelés helytakarékos megoldást biztosít a pontos árammérés megtartása mellett. Motorvezérlő központok (MCC): A gyártóüzemekben és ipari létesítményekben gyakori motorvezérlő központok több megszakítóval rendelkeznek. Minden megszakító fölé szerelt kombinált 3 fázisú CT integrált megoldást kínál a motoráramok figyelésére, elősegítve a megelőző karbantartást és a hibakeresést. Adatközpontok: Az adatközpontokban, ahol az energiafogyasztás pontos figyelése kiemelten fontos, a kombinált 3 fázisú CT-k a megszakítók fölé szerelve mérik a kritikus berendezéseken átfolyó áramot. Megújulóenergia-telepítések: A kombinált 3 fázisú CT-k használhatók megújulóenergia-rendszerekben, például napelemes vagy szélerőműves rendszerekben. A vezérlőpanelek megszakítóira szerelve pontos árammérést biztosítanak a monitorozási és szabályozási célokra. Alállomások monitorozása: Az elektromos alállomásokban, ahol gyakran szűkös a hely, a kombinált 3 fázisú CT-k előnyösek lehetnek. A megszakítókra szerelve segítik a fázisonkénti áramértékek monitorozását, ezáltal hozzájárulva az alállomás stabilitásához és megbízhatóságához. Épületirányítási rendszerek (BMS): Az intelligens épületirányító rendszerekben elengedhetetlen a valós idejű, pontos fogyasztási adatok megléte. A kombinált 3 fázisú CT-k a megszakítókra szerelve biztosítják az energiamenedzsmenthez és a terhelésszabályozási stratégiákhoz szükséges adatokat. Hálózati minőségfigyelés: Olyan alkalmazásokban, ahol az elektromos hálózat minősége kritikus (például érzékeny elektronikai berendezések vagy egészségügyi létesítmények esetén), a kombinált 3 fázisú CT-k figyelhetik az áram hullámformáit, észlelve a minőséget befolyásoló rendellenességeket. Elektromos elosztószekrények korszerűsítése: Elektromos panelek felújítása vagy átalakítása során gyakran fellépnek helykorlátok. A megszakítók fölé tervezett kombinált 3 fázisú CT helytakarékos megoldást nyújt, miközben a pontos árammérés megmarad. Okoshálózatok kiépítése: Az okoshálózatokban, ahol a valós idejű adatok létfontosságúak a hálózat menedzseléséhez és optimalizálásához, a kombinált 3 fázisú CT-k a megszakítókra szerelve pontos áraminformációt biztosítanak a monitorozáshoz és vezérléshez. Minden említett felhasználási esetben a kombinált 3 fázisú CT helytakarékos és integrált megoldást nyújt az árammérésre, hozzájárulva az elektromos rendszerek hatékonyságához, biztonságához és megbízhatóságához.
